نام تجاری: | FLRS or OEM |
شماره مدل: | FLRS-G002 |
مقدار تولیدی: | 1 قطعه |
جزئیات بسته بندی: | موارد کارتن / تخته سه لا / پالت تخته سه لا |
شرایط پرداخت: | T / T , L / C , Western Union , پی پال |

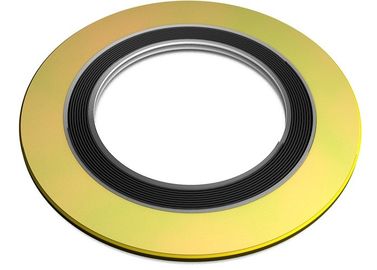

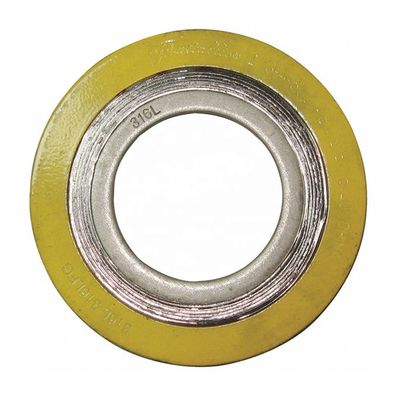

واشرهای مارپیچ زخمی ASME B16.20 که برای آب بندی لوله و فلنج استفاده می شود
واشر زخم مارپیچی نوع پایه
• شکل دادن تسمه های راه راه فلزی و کمربند غیر فلزی را به طور متناوب با هم همپوشانی و مارپیچ کنید
زخم ساخته شده است. همچنین با توجه به شرایط لازم برای اضافه کردن حلقه تقویت شده.واشر زخم مارپیچی نوع پایه
مواد | فولاد ضد زنگ (304،304L ، 316L ، 321،310،347) CRS ، آلیاژ 20 ، Hastelloy b2 ، Hastelloy C 276 ، Incoloy 800 ، Inconel 600 ، Inconel * 750 ، Monel 400 ، Nickel 200 ، Titannium) |
مواد غیر فلزی | گرافیت ، PTFE ، سرامیک ، میکا گرافیت |
ضخامت | طبق نیاز مشتری |
پرداخت | D / P ، T / T ،اتحادیه غربی |
زمان بین شروع و اتمام فرآیند تولید | 7 روز پس از تایید نمونه |
تایپ کنید | حلقه اساسی ، داخلی ، حلقه خارجی ، حلقه داخلی و خارجی |
صدور گواهینامه: | ISO9001 ؛CE ؛BV ؛ API |
Seivice ما | زمان تحویل و خدمات فنی نیاز مشتری زودتر از زمان مقرر می رسد. حتی در نیمه شب ، اگر مشتری به یک حلقه کوچک تلفن احتیاج داشته باشد ، بدون توجه به هزینه ، برای آن ارسال می شود. فقط 50٪ از فروش را پس از اتمام نصب کامل می کند. ثبات محصول مورد استفاده پس از نصب نگران خواهد بود ، این که آیا محصول در روند کار پایدار است. در صورت وجود هر گونه سوال ، خدمات 24 ساعته دنبال می شود. در دوره اول ، خواه اشتباه مشتری یا اشتباه خود ، ابتدا مشکل را حل کنید. ما می توانیم برای مهر و موم غیر منطقی تحول فنی انجام دهیم. |
واشرهای حلزونی مارپیچی- ساخته شده با یک ترکیب متناوب از سیم فلز شکل گرفته و مواد آلیایی نرم - در صورت فشرده شدن بین دو فلنج ، مهر و موم بسیار م formثر تشکیل می دهد. یک تاج V شکل که در نوار فلزی قرار دارد ، به عنوان فنر عمل می کند و در شرایط مختلف ، واشرها مقاومت بیشتری دارند.مواد پرکننده و سیم را می توان تغییر داد تا نیازهای مختلف سازگاری شیمیایی را برآورده کند.اگر بار موجود برای فشرده سازی یک واشر محدود باشد ، می توان ساختار و اندازه واشر را تغییر داد تا یک مهر و موم موثر ایجاد کند.
واشر زخم مارپیچی ممکن است شامل یک حلقه مرکز ، یک حلقه داخلی یا هر دو باشد.حلقه مرکزی بیرونی به طور دقیق واشر را درون فلنج قرار می دهد و به عنوان محدود کننده فشرده سازی عمل می کند ، در حالی که حلقه داخلی مقاومت شعاعی بیشتری را ایجاد می کند.حلقه داخلی همچنین فرسایش فلنج را کاهش می دهد و از عنصر آب بندی محافظت می کند.
انعطاف پذیری و استحکام ، پیچ و مهره های مارپیچ را در شرایط مختلف و کاربردهای مختلف ، به گزینه ای ایده آل تبدیل می کند.واشرهای مارپیچ که به طور گسترده در پالایشگاه ها و کارخانه های فرآوری شیمیایی مورد استفاده قرار می گیرند ، برای تولید نیرو ، هوا فضا و انواع کاربردهای سوپاپ و خاص نیز مثر هستند.
مشخصات واشر ASME B16.20 به روز شده و به استاندارد توصیه شده جدید تغییر یافته است.معیارهای جدید شامل حلقه های داخلی پیش فرض در همه واشرهای حلزونی مارپیچی پر از گرافیت است ، مگر اینکه خریدار چیز دیگری تعیین کرده باشد.با این وجود ، یک واشر مارپیچی پر از گرافیت بدون یک حلقه داخلی همچنان با استاندارد ASME B16.20 مهر و موم می شود.
سبک RW
واشر هدف عمومی مناسب برای فلنج صورت صاف و صورت برجسته تا کلاس 2500
حلقه مرکزی به طور دقیق واشر را در قسمت فلنج قرار می دهد ، مقاومت شعاعی بیشتری را ایجاد می کند و به عنوان محدود کننده فشرده سازی عمل می کند
سیم پیچ مارپیچ (عنصر آب بندی) شامل مواد فلزی و پرکننده نرم از قبل شکل گرفته است
توجه: یک حلقه داخلی برای برنامه های بالاتر از کلاس 600 توصیه می شود ، زیرا بار پیچ و مهره در دسترس است.به Style RWI مراجعه کنید.
سبک RWI
مناسب برای فلنج های صورت صاف و صورت برجسته تا کلاس 2500
برای کاربردهای فشار بالاتر ، برای استفاده با مواد پرکننده PTFE و هنگامی که توسط ASME B16.20 مشخص شده است ، توصیه می شود
حلقه داخلی به عنوان محدود کننده فشرده سازی عمل می کند و از عناصر آب بندی در برابر حمله رسانه فرایند محافظت می کند
سبک R
مناسب برای فلنج های زبانه ای و شیار دار ، زن و مرد یا شیار به صورت صاف
فقط سیم پیچ مارپیچ ، حاوی فلز از قبل و مواد پرکننده نرم
قطرهای داخلی و خارجی سیم پیچ با چندین قطعه فلز بدون پرکننده تقویت می شود تا ثبات بیشتری داشته باشد
توجه: با حلقه های داخلی Style RI نیز موجود است.
واشرهای MC و MCR
برای مجامع پوشش منهول
علامت گذاری و کدگذاری رنگی
بسته بندی
