گاسکت های زخم مارپیچی فولاد ضد زنگ با پرکننده غیر فلزی ((گرافیت،PTFE،سیرامیک،میکا گرافیت)

بسته بندی سرپل گره ای از نوع پایه

•پوش های مدفوعی فلزی و غیر فلزی که به طور متناوب همپوشانی می کنند
همچنین با توجه به شرایط مورد نیاز برای اضافه کردن حلقه تقویت شده.بسته بندی سرپل گره ای از نوع پایه

سنتساختار

مايn محصول

بسته های چرخش مارپیچی- ساخته شده با ترکیبی متناوب از سیم فلزی شکل داده شده و مواد پرکننده نرمیک تاج شکل V در مرکز نوار فلزی به عنوان یک بهار عمل می کندمواد پرکننده و سیم را می توان تغییر داد تا نیازهای سازگاری شیمیایی مختلف را برآورده کند.اگر بار موجود برای فشرده سازی یک گاسکت محدود باشد، ساخت و ابعاد گشایش را می توان تغییر داد تا یک مهر و موم موثر فراهم شود.

یک گاسکت چرخش مار ممکن است شامل یک حلقه مرکزی، یک حلقه داخلی یا هر دو باشد. حلقه مرکزی خارجی با دقت گاسکت را در داخل فلنج قرار می دهد و به عنوان یک محدود کننده فشرده سازی عمل می کند،در حالی که حلقه داخلی قدرت شعاعی اضافی را فراهم می کندحلقه داخلی همچنین فرسایش فلج را کاهش می دهد و از عنصر مهر و موم محافظت می کند.

انعطاف پذیری و قدرت گاسکت های مارپیچی را در شرایط و کاربردهای مختلف انتخاب ایده آل می کنند. به طور گسترده در تمام پالایشگاه ها و کارخانه های پردازش شیمیایی استفاده می شود.گيسکت هاي اسپيرايل هم براي توليد برق موثر هستند، هوافضا، و انواع دریچه ها و کاربردهای تخصصی.

مشخصات ASME B16.20 گاسکت به روز شده و به یک استاندارد جدید توصیه شده تغییر کرده است.معیارهای جدید شامل یک پیش فرض به حلقه های داخلی در تمام گاسکت های چرخش گرافیتی پر شده است مگر اینکه خریدار مشخص کندبا این حال، یک گاسکت گرافیت پر شده از گره بدون حلقه داخلی هنوز با استاندارد ASME B16.20 مهر و موم می شود.

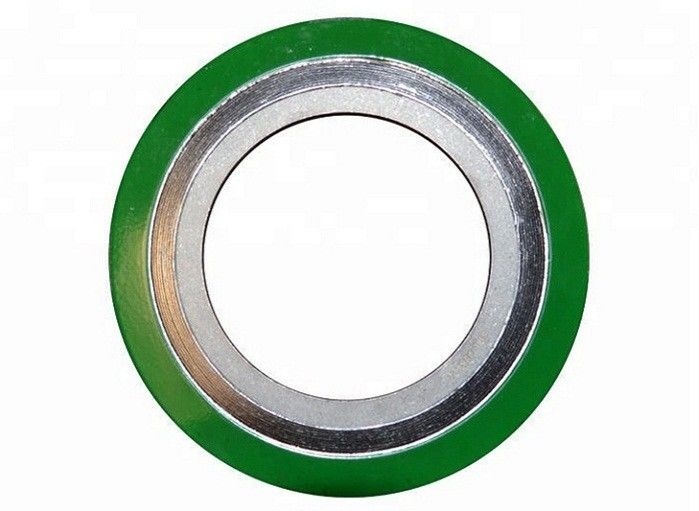

سبک RW

بسته بندی های عمومی مناسب برای فلنج های سطح صاف و سطح بالا تا کلاس 2500

حلقه مرکز دقیق قرار دادن گاسکت در صورت فلنج، ارائه قدرت شعاعی اضافی و به عنوان یک محدود کننده فشرده سازی عمل می کند

پیچ و تاب مارپیچی (عنصر مهر و موم) از فلز از پیش ساخته شده و مواد پرکننده نرم تشکیل شده است

توجه: یک حلقه داخلی برای کاربردهای بالاتر از کلاس 600، به دلیل بار بالا بولت در دسترس توصیه می شود.

سبک RWI

مناسب برای فلنج های صورت صاف و بلند تا کلاس 2500

توصیه می شود برای کاربردهای با فشار بالاتر، برای استفاده با پرکننده های PTFE و زمانی که توسط ASME B16 مشخص شده است.20

حلقه داخلی به عنوان یک محدود کننده فشرده سازی عمل می کند و عناصر مهر و موم را از حمله رسانه های فرآیند محافظت می کند

سبک R

مناسب برای لسان و خروجی، نر و ماده، یا خروجی به سطح صورت فلنج

فقط با پیچ و تاب مارپیچی، حاوی فلز پیش ساخته شده و مواد پرکننده نرم

قطر داخلی و خارجی پیچ و تاب با چندین لایه فلزی بدون پرکننده تقویت می شود تا ثبات بیشتری داشته باشد

توجه: همچنین با حلقه های داخلی Style RI در دسترس است.

گاسکت های MC و MCR

برای مجموعه های پوشش گودال

ساختار

بسته بندی
