واشر فلزی با کیفیت بالا با یا بدون پرکننده و در اندازه های مختلف

واشرهای حلزونی مارپیچی- ساخته شده با یک ترکیب متناوب از سیم فلز شکل گرفته و مواد آلیایی نرم - در صورت فشرده شدن بین دو فلنج ، مهر و موم بسیار م formثر تشکیل می دهد. یک تاج V شکل که در نوار فلزی قرار دارد ، به عنوان فنر عمل می کند و در شرایط مختلف ، واشرها مقاومت بیشتری دارند.مواد پرکننده و سیم را می توان تغییر داد تا نیازهای مختلف سازگاری شیمیایی را برآورده کند.اگر بار موجود برای فشرده سازی یک واشر محدود باشد ، می توان ساختار و اندازه واشر را تغییر داد تا یک مهر و موم موثر ایجاد کند.

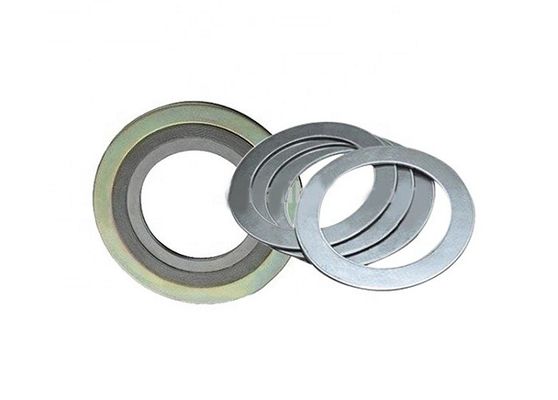

واشر زخم مارپیچی ممکن است شامل یک حلقه مرکز ، یک حلقه داخلی یا هر دو باشد.حلقه مرکزی بیرونی به طور دقیق واشر را درون فلنج قرار می دهد و به عنوان محدود کننده فشرده سازی عمل می کند ، در حالی که حلقه داخلی مقاومت شعاعی بیشتری را ایجاد می کند.حلقه داخلی همچنین فرسایش فلنج را کاهش می دهد و از عنصر آب بندی محافظت می کند.

انعطاف پذیری و استحکام ، پیچ و مهره های مارپیچ را در شرایط مختلف و کاربردهای مختلف ، به گزینه ای ایده آل تبدیل می کند.واشرهای مارپیچ که به طور گسترده در پالایشگاه ها و کارخانه های فرآوری شیمیایی مورد استفاده قرار می گیرند ، برای تولید نیرو ، هوا فضا و انواع کاربردهای سوپاپ و خاص نیز مثر هستند.

مشخصات واشر ASME B16.20 به روز شده و به استاندارد توصیه شده جدید تغییر یافته است.معیارهای جدید شامل حلقه های داخلی پیش فرض در همه واشرهای حلزونی مارپیچی پر از گرافیت است ، مگر اینکه خریدار چیز دیگری تعیین کرده باشد.با این وجود ، یک واشر مارپیچی پر از گرافیت بدون یک حلقه داخلی همچنان با استاندارد ASME B16.20 مهر و موم می شود.

سبک RW

واشر هدف عمومی مناسب برای فلنج صورت صاف و صورت برجسته تا کلاس 2500

حلقه مرکزی به طور دقیق واشر را در قسمت فلنج قرار می دهد ، مقاومت شعاعی بیشتری را ایجاد می کند و به عنوان محدود کننده فشرده سازی عمل می کند

سیم پیچ مارپیچ (عنصر آب بندی) شامل مواد فلزی و پرکننده نرم از قبل شکل گرفته است

توجه: یک حلقه داخلی برای برنامه های بالاتر از کلاس 600 توصیه می شود ، زیرا بار پیچ و مهره در دسترس است.به Style RWI مراجعه کنید.

سبک RWI

مناسب برای فلنج های صورت صاف و صورت برجسته تا کلاس 2500

برای کاربردهای فشار بالاتر ، برای استفاده با مواد پرکننده PTFE و هنگامی که توسط ASME B16.20 مشخص شده است ، توصیه می شود

حلقه داخلی به عنوان محدود کننده فشرده سازی عمل می کند و از عناصر آب بندی در برابر حمله رسانه فرایند محافظت می کند

سبک R

مناسب برای فلنج های زبانه ای و شیار دار ، زن و مرد یا شیار به صورت صاف

فقط سیم پیچ مارپیچ ، حاوی فلز از قبل و مواد پرکننده نرم

قطرهای داخلی و خارجی سیم پیچ با چندین قطعه فلز بدون پرکننده تقویت می شود تا ثبات بیشتری داشته باشد

توجه: با حلقه های داخلی Style RI نیز موجود است.

واشرهای MC و MCR

برای مجامع پوشش منهول
