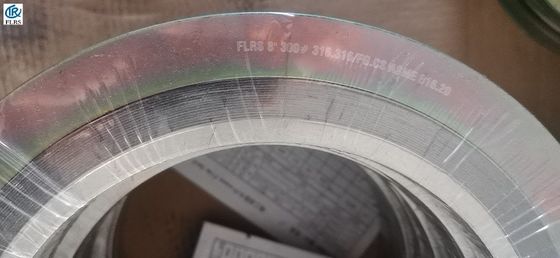

بالابر صورت SS304 ASME B16.20 مارپیچ زخم واشر

واشر ضد زخم ASME B16.20 فولاد ضد زنگ 304/316 با حلقه بیرونی پرکننده گرافیت و حلقه داخلی

مقاومت واشر مارپیچ

> واشر مارپیچی ، واشر ایده آل در گروه نیمه فلزی است.یک نوار باریک از حلقه فلزی شکل V بصورت مارپیچ با یک بالشتک پر کننده بین لامی فلز تحت فشار قرار می گیرد و در هر دو انتها جوش داده می شود.

> این ساختار منحصر به فرد از یک پر کننده فلزی و نرم مانند فنر ویژگی های برتری واشر را فراهم می کند.

> مقاومت در برابر درجه حرارت بالا و فشارهای بالا.

> انعطاف پذیری عالی که به واشر اجازه می دهد تا به طور خودکار تنظیم شود تا در شرایط کار تغییر کند ، مانند فشار و شوک های حرارتی ، ارتعاشات و غیره

> مهر و موم عالی با مساحت نسبتاً کوچک واشر حفظ می شود.

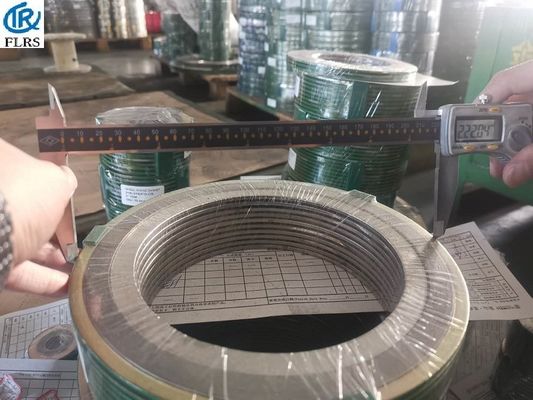

واشر مارپیچ تولید کارخانه ما

> تحمل خوب برای بی نظمی های پایان سطح فلنج.

> می تواند به هر ابعادی از نظر اقتصادی به شکل دایره ای یا نسبتاً غیر دایره ای طراحی شود.

> موجود در انواع فلزات حلقه ای و مواد پرکننده برای برآوردن شرایط خاص کار.

سبک RW

واشر هدف عمومی مناسب برای فلنج صورت صاف و صورت برجسته تا کلاس 2500

حلقه مرکزی به طور دقیق واشر را در قسمت فلنج قرار می دهد ، مقاومت شعاعی بیشتری را ایجاد می کند و به عنوان محدود کننده فشرده سازی عمل می کند

سیم پیچ مارپیچ (عنصر آب بندی) شامل مواد فلزی و پرکننده نرم از قبل شکل گرفته است

توجه: یک حلقه داخلی برای برنامه های بالاتر از کلاس 600 توصیه می شود ، زیرا بار پیچ و مهره در دسترس است.به Style RWI مراجعه کنید.

سبک RWI

مناسب برای فلنج های صورت صاف و صورت برجسته تا کلاس 2500

برای کاربردهای فشار بالاتر ، برای استفاده با مواد پرکننده PTFE و هنگامی که توسط ASME B16.20 مشخص شده است ، توصیه می شود

حلقه داخلی به عنوان محدود کننده فشرده سازی عمل می کند و از عناصر آب بندی در برابر حمله رسانه فرایند محافظت می کند

سبک R

مناسب برای فلنج های زبانه ای و شیار دار ، زن و مرد یا شیار به صورت صاف

فقط سیم پیچ مارپیچ ، حاوی فلز از قبل و مواد پرکننده نرم

قطرهای داخلی و خارجی سیم پیچ با چندین قطعه فلز بدون پرکننده تقویت می شود تا ثبات بیشتری داشته باشد

توجه: با حلقه های داخلی Style RI نیز موجود است.

واشرهای MC و MCR

برای مجامع پوشش منهول
