| نام تجاری: | FLRS or OEM |
| شماره مدل: | FLRS-G009 |
| مقدار تولیدی: | 5 قطعه |
| جزئیات بسته بندی: | موارد کارتن / تخته سه لا / پالت تخته سه لا |
| شرایط پرداخت: | T / T ， L / C ， Western Union ， پی پال |

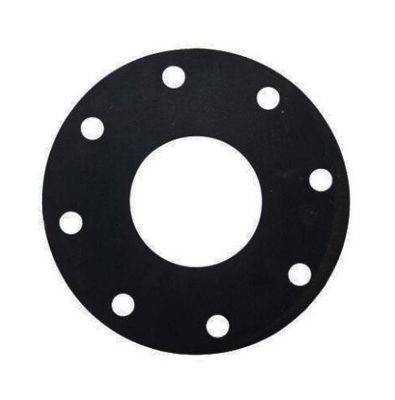

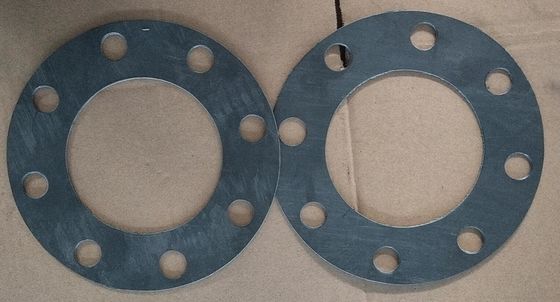

واشر فلت ASME B16.21 برای FF فلنج CNAF با سیم فولادی تقویت شده

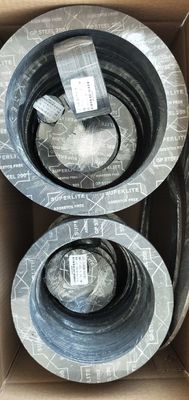

مقاومت واشر مارپیچ
> واشر مارپیچی ، واشر ایده آل در گروه نیمه فلزی است.یک نوار باریک از حلقه فلزی شکل V بصورت مارپیچ با یک بالشتک پر کننده بین لامی فلز تحت فشار قرار می گیرد و در هر دو انتها جوش داده می شود.
> این ساختار منحصر به فرد از یک پر کننده فلزی و نرم مانند فنر ویژگی های برتری واشر را فراهم می کند.
> مقاومت در برابر درجه حرارت بالا و فشارهای بالا.
> انعطاف پذیری عالی که به واشر اجازه می دهد تا به طور خودکار تنظیم شود تا در شرایط کار تغییر کند ، مانند فشار و شوک های حرارتی ، ارتعاشات و غیره
> مهر و موم عالی با مساحت نسبتاً کوچک واشر حفظ می شود.
واشر مارپیچ تولید کارخانه ما
> تحمل خوب برای بی نظمی های پایان سطح فلنج.
> می تواند به هر ابعادی از نظر اقتصادی به شکل دایره ای یا نسبتاً غیر دایره ای طراحی شود.
> موجود در انواع فلزات حلقه ای و مواد پرکننده برای برآوردن شرایط خاص کار.
| سبک | ساختار | مواد حلقه ای | پرکننده | مواد حلقه داخلی و خارجی |
| SWG | با حلقه های داخلی و خارجی | 304 (L) ، 316 (L) ، 321،317 (L) ، 31803 ، Monel ، Ti ، Ni ، INC ، Hast.C / B Zr702 ، و غیره | گرافیت ، PTFE ، میکروفون ، مونل و غیره | CS ، 304 (L) ، 316 (L) ، 321،317 (L) ، 31803 ، Monel ، Ti ، Ni ، INC ، Hast.C / B Zr702 ، و غیره |
سبک RW
واشر هدف عمومی مناسب برای فلنج صورت صاف و صورت برجسته تا کلاس 2500
حلقه مرکزی به طور دقیق واشر را در قسمت فلنج قرار می دهد ، مقاومت شعاعی بیشتری را ایجاد می کند و به عنوان محدود کننده فشرده سازی عمل می کند
سیم پیچ مارپیچ (عنصر آب بندی) شامل مواد فلزی و پرکننده نرم از قبل شکل گرفته است
توجه: یک حلقه داخلی برای برنامه های بالاتر از کلاس 600 توصیه می شود ، زیرا بار پیچ و مهره در دسترس است.به Style RWI مراجعه کنید.
سبک RWI
مناسب برای فلنج های صورت صاف و صورت برجسته تا کلاس 2500
برای کاربردهای فشار بالاتر ، برای استفاده با مواد پرکننده PTFE و هنگامی که توسط ASME B16.20 مشخص شده است ، توصیه می شود
حلقه داخلی به عنوان محدود کننده فشرده سازی عمل می کند و از عناصر آب بندی در برابر حمله رسانه فرایند محافظت می کند
سبک R
مناسب برای فلنج های زبانه ای و شیار دار ، زن و مرد یا شیار به صورت صاف
فقط سیم پیچ مارپیچ ، حاوی فلز از قبل و مواد پرکننده نرم
قطرهای داخلی و خارجی سیم پیچ با چندین قطعه فلز بدون پرکننده تقویت می شود تا ثبات بیشتری داشته باشد
توجه: با حلقه های داخلی Style RI نیز موجود است.
واشرهای MC و MCR
برای مجامع پوشش منهول
|
|
