نام تجاری: | FLRS |
شماره مدل: | FLRS-F046 |
مقدار تولیدی: | 1 قطعه |
جزئیات بسته بندی: | کارتن / جعبه های تخته سه لا / پالت های تخته سه لا |
شرایط پرداخت: | T/T، L/C، وسترن یونیون، پی پال |

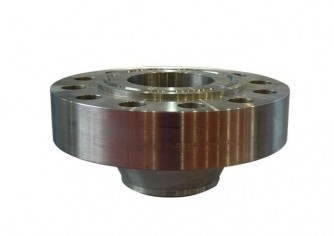

فلنج فلزی پرفشار RTJ API 6A نوع 6B کور / فلنج گردن جوشکاری 13.8 مگاپاسکال (2000psi)
فلنج های API6A برای اتصال لوله ها به یکدیگر، افزایش استحکام پشتیبانی یا مسدود کردن خط لوله طراحی شده اند.
فلنج API 6A برای تولید فلنج هایی با درجه حرارت بالا با استحکام بالا برای استفاده در کاربردهای نفت و گازهای انفجاری استفاده می شود.با توجه به ماهیت کاربرد، این ماده دارای مقاومت در برابر دمای بالا، مقاومت در برابر فشار بالا، مقاومت در برابر خوردگی بالا و همچنین استحکام بالا است.ابعاد فلنج API 6A 10000 Psi از قطر 1 13/16 اینچ تا 21 1/4 اینچ متغیر است.
اندازه | ب | OD | سی | E1 | س (حداکثر) |
جی | ک | تی | J1 | J2 | J3 | J4 | آر | قبل از میلاد مسیح | ن | اچ | شماره حلقه |
Bx | |||||||||||||||||
1 13/16" | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
2 1/16 اینچ | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
2 9/16" | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
3 1/16 اینچ | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
4 1/16 اینچ | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
5 1/8 اینچ | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
7 1/16 اینچ | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
9" | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
11" | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
13 5/8 اینچ | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
16 3/4 اینچ | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
18 3/4 اینچ | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
21 1/4 اینچ | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
اندازه | 2000psi (2 1/16 اینچ تا 21 1/4 اینچ)، 3000psi (2 1/16 اینچ تا 20 3/4 اینچ )، 5000psi (2 1/16 اینچ تا 11 اینچ)، 10000psi (1 13/16 اینچ تا 21 1/4 اینچ)، 15000psi (1 13/16 اینچ تا 18 3/4 اینچ)، 20000psi (1 13/16 اینچ تا 13 5/8 اینچ) |
فشار | 2000psi، 3000psi، 5000psi، 10000psi، 15000psi، 20000psi |
استاندارد | API 6A - TYPE - 6BX |
ضخامت دیوار | سفارشی شده |
مواد |
فولاد ضد زنگ:A182F304/304L، A182 F316/316L، A182F321، A182F310S، A182F347H، A182F316Ti، 317/317L، 904L، 1.4301، 1.4301، 1.4301، 1.4301، 1.4301، 1.44، 1.41، 1.41، 1.44، 1.430، 1.430، 1.41، 1.14، 1.430، 1.430، 1.44، 1.41، 1.4 و 1.41 فولاد کربن:A105، A350LF2، S235Jr، S275Jr، St37، St45.8، A42CP، A48CP، E24، A515 Gr60، A515 Gr 70 و غیره. |
فولاد ضد زنگ دوبلکس:UNS31803، SAF2205، UNS32205، UNS31500، UNS32750، UNS32760، 1.4462،1.4410،1.4501 و غیره. فولاد خط لوله:A694 F42، A694F52، A694 F60، A694 F65، A694 F70، A694 F80 و غیره. |
|
آلیاژ نیکل:inconel600، inconel625، inconel690، incoloy800، incoloy 825، incoloy 800H، C22، C-276، Monel400، Alloy20 و غیره. آلیاژ Cr-Mo:A182F11، A182F5، A182F22، A182F91، A182F9، 16mo3،15Crmo، و غیره. |
|
کاربرد | صنعت پتروشیمی، صنعت هوانوردی و هوافضا، صنعت داروسازی، اگزوز گاز، نیروگاه، ساخت کشتی، تصفیه آب و غیره. |
