واشر مارپیچی ASME B16.20 CGI با حلقه های بیرونی داخلی برای فلنج

نام تجاری:	FLRS or OEM
شماره مدل:	FLRS-G011
مقدار تولیدی:	5 عدد
جزئیات بسته بندی:	کارتن / جعبه های تخته سه لا / پالت های تخته سه لا
شرایط پرداخت:	T/T، L/C، وسترن یونیون، پی پال

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

مواد حلقه و نوار:

فولاد ضد زنگ / فولاد کربن / آلیاژ

مواد پرکننده:

گرافیت انعطاف پذیر / PTFE / سرامیک

استاندارد فلنج:

ASME B16.5 / EN1514-2

واشر زخم مارپیچی

استاندارد:

ASME B16.20

تایپ کنید:

با توجه به کد رنگ حلقه راهنما

قابلیت ارائه:

100 تن در ماه

برجسته کردن:

واشر مارپیچی گرافیتی فلنجی

واشر فلزی مارپیچی CGI

واشر فلنجی مارپیچی حلقه های بیرونی

توضیحات محصول

واشر مارپیچی ASME B16.20 CGI با حلقه های داخلی و خارجی برای فلنج ASME B16.5

واشر زخم مارپیچی از نوار فلزی V شکل و پرکننده غیر فلزی نرم با استفاده از شمع تشکیل شده است.

واشر مارپیچی پیچ خورده و انتها و ابتدای آن را با نقطه جوش متصل می کند.به فشرده سازی عالی آن بستگی دارد
انعطاف پذیری، برای آب بندی ورزش هایی که در آن تغییر دما و فشار مکرر است، مناسب است.
می توان از آن به عنوان عنصر آب بندی استاتیک لوله، شیر، پمپ، تبادل حرارتی، برج متراکم استفاده کرد.
سوراخ ساده و سوراخ مرد فلنج و غیره به طور گسترده در زمینه های پتروشیمی استفاده شده است.
کارخانه مکانیکی، نیروگاه، متالورژی، کشتی سازی، پزشکی و دارویی نامشخص
نیروگاه و ناوبری و غیره

سبک CGI

مناسب برای فلنج های صورت صاف و برجسته تا کلاس 2500

برای کاربردهای فشار بالاتر، برای استفاده با پرکننده‌های PTFE و زمانی که توسط ASME B16.20 مشخص شده است، توصیه می‌شود.

حلقه داخلی به عنوان یک محدود کننده فشرده سازی عمل می کند و از عناصر آب بندی در برابر حمله رسانه های فرآیند محافظت می کند

SPIRAL WOUND GASKET FOR ASME B16.20 ,C276, MONEL, INCONL 825 FOR HIGH TEMPERAUTURE

یک واشر CG سبک مجهز به حلقه داخلی که یک توقف محدود کننده فشرده سازی اضافی ایجاد می کند و گرما را فراهم می کند
و مانع خوردگی از سیم پیچ های واشر محافظت می کند و از فرسایش فلنج جلوگیری می کند.
مناسب برای استفاده با فلنج های صفحه تخت و مشخص شده برای سرویس فشار و دمای بالا، کلاس 900 و بالاتر
یا جایی که محیط های خورنده یا سمی وجود دارد.
سبک های دیگر در صورت درخواست موجود است.

مواد حلقه و نوار	کمترین		بیشترین			حلقه ی راهنما کد رنگ
مواد	اف	ج	اف	ج	مخفف	حلقه ی راهنما کد رنگ
ss304	-320	-195	1400	760	304	رنگ زرد
ss316L	-150	-100	1400	760	316 لیتر	سبز
ss347L	-150	-100	1400	760	317 لیتر	مارون
ss321	-320	-195	1400	760	321	فیروزه
ss347	-320	-195	1700	925	347	آبی
فولاد کربن	-40	-40	1000	540	CRS	نقره
آلیاژ 20	-300	-185	1400	760	A-20	مشکی
هاستلوی B3	-300	-185	200o	1090	HASTB	رنگ قهوه ای
هاستلوی c276	-300	-185	2000	1090	HASTC	رنگ بژ
Incoloy 800	-150	-100	1600	870	در 800	سفید
lncoloy 825	-150	-100	1600	870	در سال 825	سفید

lnconel 600	-150	-100	2000	1090	INC 60o	طلا
اینکونل 625	-150	-100	2000	1090	INCO 625	طلا
اینکونل X750	-150	-100	2000	1090	INX	بدون رنگ
مونل 400	-200	-130	1500	820	دوشنبه	نارنجی
نیکل 200	-320	-195	1400	760	Nl	قرمز
تیتانیوم	-320	-195	2000	1090	تی	رنگ بنفش
مواد پرکننده
	کمترین		حداکثر CoT			راه راه کد رنگ
مواد	اف	ج	اف	ج	مخفف	راه راه کد رنگ
قابل انعطاف گرافیت	-350	-212	950	510	FG	خاکستری
PTFE	-400	-240	500	260	PTFE	سفید
سرامیک	-350	-212	2000	1090	CER	سبز روشن
میکا گرافیت	-350	-212	1100	590	MICA-GRA	رنگ صورتی

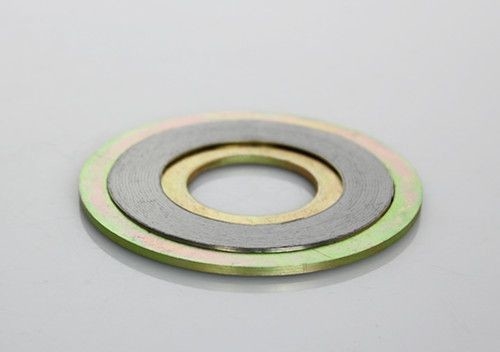

واشر مارپیچی ASME B16.20 CGI با حلقه های بیرونی داخلی برای فلنج 1

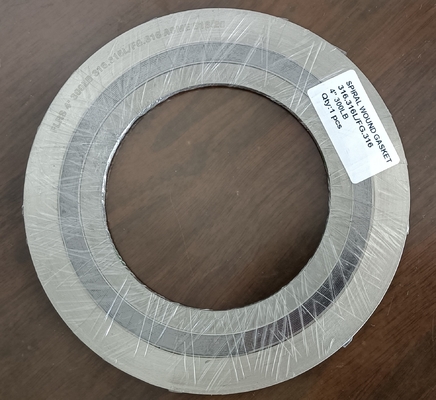

واشر مارپیچی ASME B16.20 CGI با حلقه های بیرونی داخلی برای فلنج 2
