واشر پیچ مارپیچی V شکل پایه واشر فلنج لوله فلزی

نام تجاری:	FLRS or OEM
شماره مدل:	FLRS-G015
مقدار تولیدی:	1 قطعه
جزئیات بسته بندی:	کارتن / جعبه های تخته سه لا / پالت های تخته سه لا
شرایط پرداخت:	T/T، L/C، وسترن یونیون، پی پال

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO9001

استاندارد فلنج:

ASME B16.5 / EN1514-2

واشر زخم مارپیچی

نوع واشر:

استاندارد:

ASME B16.20

قابلیت ارائه:

50 تن در ماه

برجسته کردن:

واشر مارپیچ گرافیتی پایه

واشر فلنج لوله مارپیچ

واشر فلزی مارپیچی V شکل

توضیحات محصول

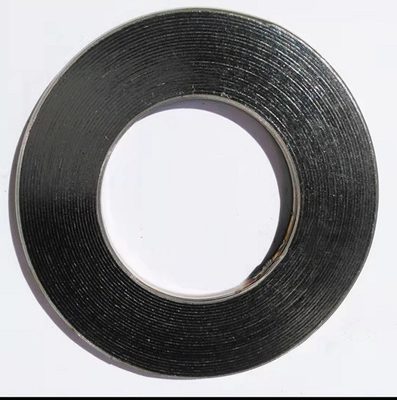

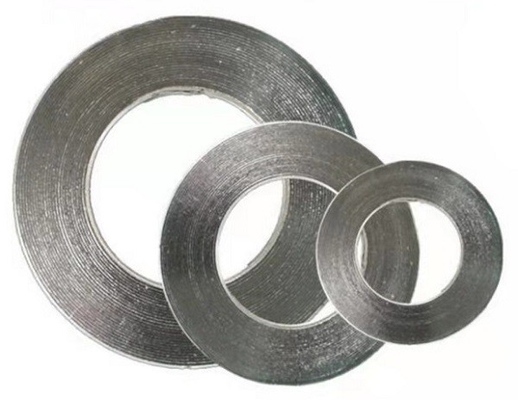

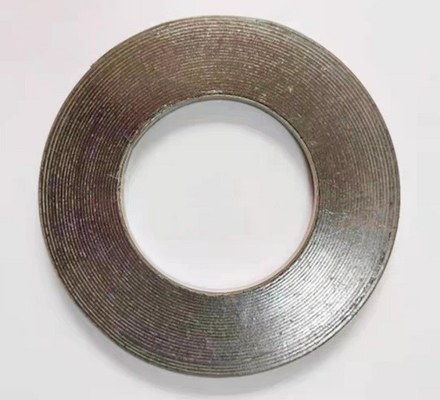

واشر زخم مارپیچی سبک پایه / مواد ورق واشر / واشر فلنج لوله

واشر زخم مارپیچی از نوار فلزی V شکل و پرکننده غیر فلزی نرم با استفاده از شمع تشکیل شده است.

واشر مارپیچی پیچ خورده و انتها و ابتدای آن را با نقطه جوش متصل می کند.به فشرده سازی عالی آن بستگی دارد
انعطاف پذیری، برای آب بندی ورزش هایی که در آن تغییر دما و فشار مکرر است، مناسب است.
می توان از آن به عنوان عنصر آب بندی استاتیک لوله، شیر، پمپ، تبادل حرارتی، برج متراکم استفاده کرد.
سوراخ ساده و سوراخ مرد فلنج و غیره به طور گسترده در زمینه های پتروشیمی استفاده شده است.
کارخانه مکانیکی، نیروگاه، متالورژی، کشتی سازی، پزشکی و دارویی نامشخص
نیروگاه و ناوبری و غیره

ابعاد واشر پیچ مارپیچی در هر ASME B16.20 متناسب با فلنج های ASME B16.5

لوله اسمی اندازه (NPs)	کلاس 150
لوله اسمی اندازه (NPs)	حلقه داخلی در داخل قطر (ID)		سیم پیچ در داخل قطر (ID)		پیچ در بیرون قطر (OD)		حلقه راهنمای بیرون قطر (oD)
	lnches	میلی متر	lnches	میلی متر	lnches	میلی متر	lnches	میلی متر
1/4*	-		0.50	12.7	0.88	22.2	1.75	44.5
1/2	0.56	14.20	0.75	19.10	1.25	31.80	1.88	47.60
3/4	0.81	20.60	1.00	25.40	1.56	39.70	2.25	57.20
1	1.06	26.90	1.25	31.80	1.88	47.60	2.63	56.70
1 1/4	1.50	38.10	1.88	47.60	2.38	60.30	3.00	76.20
1 1/2	1.75	44.50	2.13	54.00	2.75	69.90	3.38	85.70
2	2.19	55.60	2.75	69.90	3.38	85.70	4.13	104.80
2 1/2	2.62	66.50	3.25	82.60	3.88	98.40	4.88	123.80
3	3.19	81.00	4.00	101.60	4.75	120.70	5.38	136.50
3 1/2*	3.50	88.90	4.50	114.30	5.25	1334.00	6.38	161.90
4	4.19	106.40	5.00	127.00	5.38	149.20	6.88	174.60
س	5.19	131.30	6.13	155.60	7.00	177.80	7.75	196.90
6	6.19	157.20	7.19	182.60	8.25	209.60	8.75	222.30
8	8.50	215.90	9.19	2334.00	10.38	263.50	ساعت 11.00	279.40
10	10.56	268.20	11.31	287.30	12.50	317.50	13.38	339.70
12	12.50	317.50	13.38	339.70	14.75	374.70	16.13	409.60
14	13.75	349.30	14.63	371.50	16.0D	406.40	17.75	450.90
16	15.75	400.10	16.63	422.30	18.25	463.60	20.25	514.40
18	17.69	449.30	18.69	474.70	20.75	527.10	21.63	549.30
20	19.69	500.10	20.69	525.50	22.75	577.90	23.88	606.40
24	23.75	603.30	24.75	628.70	ساعت 27.00	685.80	28.25	717.60

* در ASME B16.20 ذکر نشده است

سبک ساخت و ساز اصلی، قطر داخلی و خارجی با چندین لایه فلزی بدون پرکننده تقویت شده است.
پایداری بیشتر و ویژگی های فشرده سازی بهتر.
مناسب برای مونتاژهای زبانه و شیار یا نر و ماده یا شیاردار تا صفحه فلنج صاف.را

واشر پیچ مارپیچی V شکل پایه واشر فلنج لوله فلزی 0
