| محل منبع: | چین |
| نام تجاری: | FLRS or OEM |
| گواهی: | ISO9001 |
| شماره مدل: | FLRS-WF021 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| جزئیات بسته بندی: | کارتن / جعبه های تخته سه لا / پالت های تخته سه لا |
| زمان تحویل: | 8-20 روز |
| شرایط پرداخت: | T/T، L/C، وسترن یونیون، پی پال |
| قابلیت ارائه: | 100 تن در ماه |
| استاندارد: | ASME B16.5 | مواد: | فولاد کربن |
|---|---|---|---|
| اندازه: | 1/2 "-24" | کاربرد: | صنعتی، نفت، نفت، گاز |
| ارتباط: | جوشکاری | پایان: | نقاشی سیاه |
| برجسته: | رنگ آمیزی فلنج گردن جوش,فلنج گردن جوش فولاد کربنی,فلنج فولادی کربنی صورت برجسته |
||

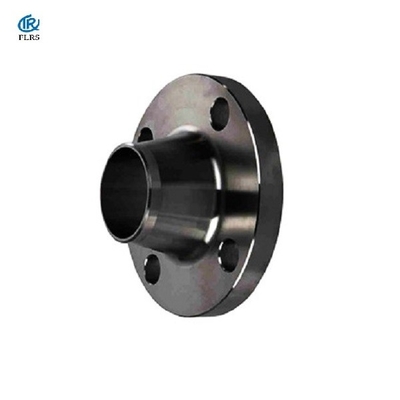

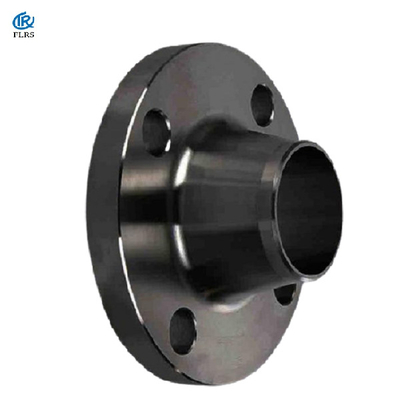

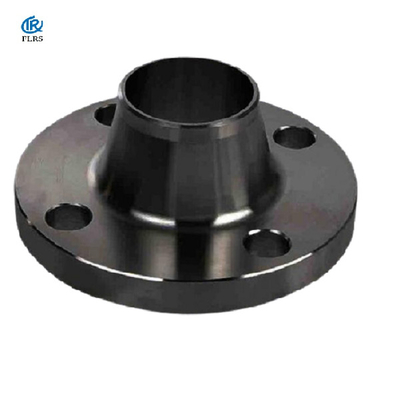

ASME B16.5 رنگ مشکی فلنج گردن جوشی صورت برجسته / 150LB STD فولاد کربنی جوشکاری گردن فلنج دندانه دار
فلنج گردنی جوشکاری، همچنین به عنوان فلنج گردنی بلند و فلنج گردنی شناخته می شود، یک قطعه دیسکی شکل است که عمدتا برای رسیدن به اتصال بین خط لوله استفاده می شود، به طور گسترده در سیستم های پتروشیمی، تامین آب شهری و برق استفاده می شود.در سال‌های اخیر با برنامه‌ریزی و ساخت پروژه‌های خطوط انتقال فشار قوی شبکه سراسری، تقاضا برای دکل‌های لوله فولادی فشار قوی افزایش چشمگیری یافته است.
جوشکاریفلنج گردنی به عنوان شکل جدیدی از اتصال فلنج برج لوله فولادی ثابت شده است که دارای پیشرفت و اطمینان خاصی است.این نقش حیاتی در بهبود ظرفیت تولید و کیفیت محصول برج های لوله فولادی ایفا می کند
| اندازه | دی | ک | L | n | آ | B1 | سی | ن | اچ | د | f | S = Std. |
| 1/2" | 90 | 60.3 | 15.9 | 4 | 21.3 | 15.8 | 9.6 | 30 | 46 | 34.9 | 2 | 2.77 |
| 3/4 اینچ | 100 | 69.9 | 15.9 | 4 | 26.7 | 21.0 | 11.2 | 38 | 51 | 42.9 | 2 | 2.87 |
| 1" | 110 | 79.4 | 15.9 | 4 | 33.4 | 26.6 | 12.7 | 49 | 54 | 50.8 | 2 | 3.38 |
| 1 1/4 اینچ | 115 | 88.9 | 15.9 | 4 | 42.4 | 35.3 | 14.3 | 59 | 56 | 63.5 | 2 | 3.56 |
| 1 1/2 اینچ | 125 | 98.4 | 15.9 | 4 | 48.3 | 40.9 | 15.9 | 65 | 60 | 73.0 | 2 | 3.68 |
| 2" | 150 | 120.7 | 19.1 | 4 | 60.3 | 52.5 | 17.5 | 78 | 62 | 92.1 | 2 | 3.91 |
| 2 1/2 اینچ | 180 | 139.7 | 19.1 | 4 | 73.0 | 62.7 | 20.7 | 90 | 68 | 104.8 | 2 | 5.16 |
| 3" | 190 | 152.4 | 19.1 | 4 | 88.9 | 77.9 | 22.3 | 108 | 68 | 127.0 | 2 | 5.49 |
| 3 1/2 اینچ | 215 | 177.8 | 19.1 | 8 | 101.6 | 90.1 | 22.3 | 122 | 70 | 139.7 | 2 | 5.74 |
| 4" | 230 | 190.5 | 19.1 | 8 | 114.3 | 102.3 | 22.3 | 135 | 75 | 157.2 | 2 | 6.02 |
| 5" | 255 | 215.9 | 22.2 | 8 | 141.3 | 128.2 | 22.3 | 164 | 87 | 185.7 | 2 | 6.55 |
| 6" | 280 | 241.3 | 22.2 | 8 | 168.3 | 154.1 | 23.9 | 192 | 87 | 215.9 | 2 | 7.11 |
| 8" | 345 | 298.5 | 22.2 | 8 | 219.1 | 202.7 | 27.0 | 246 | 100 | 269.9 | 2 | 8.18 |
| 10" | 405 | 362.0 | 25.4 | 12 | 273.0 | 254.5 | 28.6 | 305 | 100 | 323.8 | 2 | 9.27 |
| 12" | 485 | 431.8 | 25.4 | 12 | 323.8 | 304.7 | 30.2 | 365 | 113 | 381.0 | 2 | 9.53 |
| 14" | 535 | 476.3 | 28.6 | 12 | 355.6 | 336.5 | 33.4 | 400 | 125 | 412.8 | 2 | 9.53 |
| 16" | 595 | 539.8 | 28.6 | 16 | 406.4 | 387.3 | 35.0 | 457 | 125 | 469.9 | 2 | 9.53 |
| 18" | 635 | 577.9 | 31.8 | 16 | 457.0 | 437.9 | 38.1 | 505 | 138 | 533.4 | 2 | 9.53 |
| 20" | 700 | 635.0 | 31.8 | 20 | 508.0 | 488.9 | 41.3 | 559 | 143 | 584.2 | 2 | 9.53 |
| 24" | 815 | 749.3 | 34.9 | 20 | 610.0 | 590.9 | 46.1 | 663 | 151 | 692.2 | 2 | 9.53 |
کاربرد:
1.سازه های فولادی، سازه های فولادی چند طبقه، بلندمرتبه
2.بساختمان ها، ساختمان های صنعتی، بزرگراه، راه آهن،
3.اسبخار تیل، برج، نیروگاه، و سایر قاب های کارگاه سازه
بسته:
