| نام تجاری: | FLRS or OEM |
| شماره مدل: | FLRS-B016 |
| مقدار تولیدی: | 1 قطعه |
| قیمت: | USD1-10/PC |
| جزئیات بسته بندی: | کارتن / جعبه های تخته سه لا / پالت های تخته سه لا |
| شرایط پرداخت: | T/T، L/C، وسترن یونیون، پی پال |

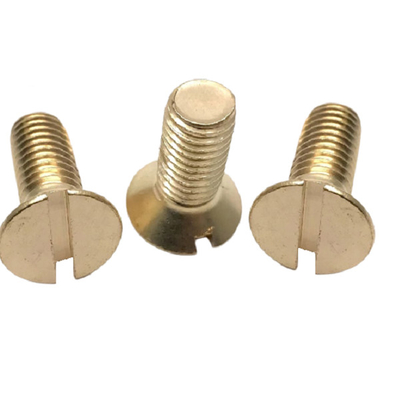

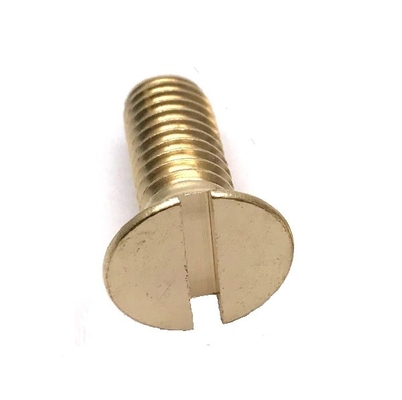

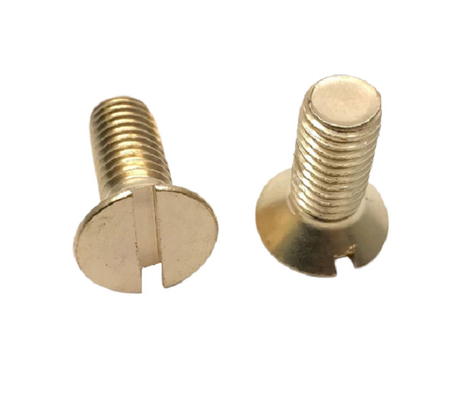

سر پیچ های سرپیچ شکافدار استاندارد DIN / سر پیچ و مهره CSK برنجی H62 M1-M20
پیچ سر کانترسونک که به آن پیچ سر ضد فرورفتگی نیز می گویند که به عنوان پیچ ماشین تخت نیز شناخته می شود، نوعی قطعه ساختمانی است.سر یک مخروط 90 درجه است، شبیه به پیچ های چوب معمولی.سر دارای شیارهای سفت کننده ابزار مانند زیگزاگ، صلیب، شش ضلعی داخلی، شکوفه آلو، پنج ضلعی و غیره است.
| استاندارد | ANSI/ASME، JIS، EN، DIN، BS، GB، SH، HG، IFI، ISO و غیره. |
| اندازه | استاندارد و غیر استاندارد، پشتیبانی سفارشی شده است |
| مواد | فولاد کربن، فولاد ضد زنگ و غیره |
| مقطع تحصیلی | SAE J429 Gr.2, 5,8;ASTM A307Gr.A، کلاس 4.8، 5.8، 6.8، 8.8، 10.9، 12.9 و غیره |
| نخ | UNC، UNF، BSW |
| پایان | ساده، روکش روی (روشن/آبی/زرد/مشکی)، مشکی، HDPE، پوشش فلوروکربن، XYLAN |
| بسته بندی | به صورت عمده در کارتن روی پالت چوبی یا طبق تقاضای خاص مشتری. |
| کاربرد | فولاد سازه;فلز سازی;نفت و گازبرج و قطب;انرژی باد؛ماشین مکانیکی؛خودرو |
نقاشی:
اندازه:
| د | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | |
| پ | 0.25 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | |
| آ | حداکثر | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 |
| دک | حداکثر | 1.9 | 2.3 | 2.6 | 3 | 3.8 | 4.7 | 5.6 | 6.5 | 7.5 |
| حداقل | 1.76 | 2.06 | 2.46 | 2.86 | 3.5 | 4.4 | 5.3 | 6.14 | 7.14 | |
| ک | حداکثر | 0.6 | 0.72 | 0.84 | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 |
| n | حداکثر | 0.45 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.2 |
| حداقل | 0.31 | 0.36 | 0.36 | 0.46 | 0.56 | 0.66 | 0.86 | 0.86 | 1.06 | |
| r | حداکثر | 0.1 | 0.12 | 0.14 | 0.16 | 0.2 | 0.25 | 0.3 | 0.35 | 0.4 |
| تی | حداکثر | 0.3 | 0.35 | 0.4 | 0.45 | 0.6 | 0.7 | 0.85 | 1 | 1.1 |
| حداقل | 0.2 | 0.25 | 0.28 | 0.32 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | |
| ایکس | حداکثر | - | - | - | 0.9 | 1 | 1.1 | 1.25 | 1.5 | 1.75 |
| د | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | |
| پ | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | |
| آ | حداکثر | 1.6 | 2 | 2.5 | 3 | 3.5 | 4 | 4 | 5 | 5 |
| دک | حداکثر | 9.2 | 11 | 14.5 | 18 | 22 | 25 | 29 | 33 | 36 |
| حداقل | 8.84 | 10.57 | 14.07 | 17.57 | 21.48 | 24.48 | 28.48 | 32.38 | 35.38 | |
| ک | حداکثر | 2.5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| n | حداکثر | 1.51 | 1.91 | 2.31 | 2.81 | 3.31 | 3.31 | 4.37 | 4.37 | 5.37 |
| حداقل | 1.26 | 1.66 | 2.06 | 2.56 | 3.06 | 3.06 | 4.07 | 4.07 | 5.07 | |
| r | حداکثر | 0.5 | 0.6 | 0.8 | 1 | 1.2 | 1.4 | 1.6 | 1.8 | 2 |
| تی | حداکثر | 1.3 | 1.6 | 2.1 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 |
| حداقل | 1 | 1.2 | 1.6 | 2 | 2.4 | 2.8 | 3.2 | 3.6 | 4 | |
| ایکس | حداکثر | 2 | 2.5 | 3.2 | 3.8 | 4.4 | 5 | 5 | 6.3 | 6.3 |
مواد:
برنج H62
ترکیب شیمیایی:
مس--60.5~63.5٪
آهن - ≤0.15٪
Pb--≤0.08٪
Sb--≤0.005%
Bi--≤0.002٪
P--≤0.01%
روی -- تعادل
کل ناخالصی ها: ≤0.5٪
ویژگی های مکانیکی:
استحکام کششی: (σb/MPa)410-630
ازدیاد طول: (δ10/%)≥10
سختی ویکرز: (HV)105-175 (ضخامت ≥0.3)
توجه: ضخامت 0.3-10
|
|
