| نام تجاری: | FLRS |
| شماره مدل: | FLRS-F054 |
| مقدار تولیدی: | 5 عدد |
| جزئیات بسته بندی: | کارتن / جعبه های تخته سه لا / پالت های تخته سه لا |
| شرایط پرداخت: | T/T، L/C، وسترن یونیون، پی پال |

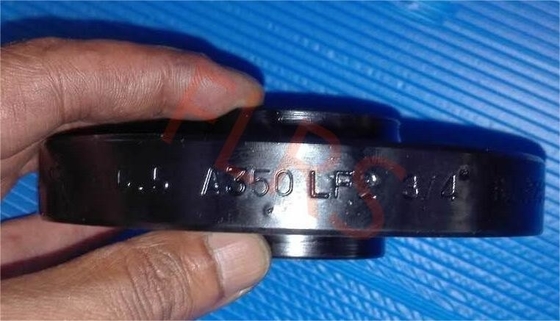

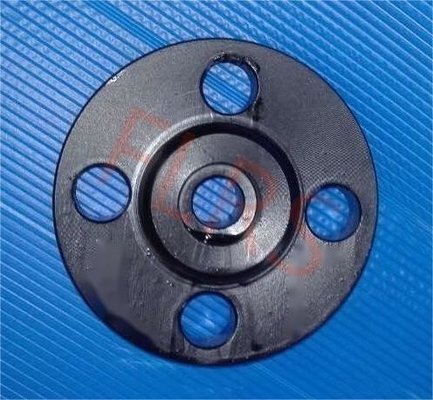

فلنج فولادی فورج شده دمای پایین 600LB جنس A350 LF2 سوکت-فلنج لوله جوش ASME B16.5
فلنج های جوش سوکتی معمولاً در اندازه های کوچکتر لوله های فشار قوی استفاده می شوند.لوله در انتهای سوکت فلنج جوش سوکت وارد می شود و جوش فیله در اطراف توپی فلنج اعمال می شود.سوراخ لوله و فلنج هر دو یکسان هستند بنابراین ویژگی های جریان صاف را ارائه می دهند.فلنج‌های جوش سوکت (فلنج‌های SW) از نظر طرحی شبیه فلنج‌های لغزنده هستند، اما سوراخ‌های سوراخ‌دار برای پذیرش لوله‌ها دارای سوراخ‌های متوالی هستند.قطر سوراخ باقی مانده با قطر داخلی لوله برابر است.Socket Welding Flange توسط یک جوش فیله در اطراف توپی فلنج به لوله متصل می شود.
صفحه فلنج سطحی است که واشر را میزبانی می کند.6 نوع فلنج فیس موجود می باشدتخت (FF)، برجسته (RF)، مفصل حلقه (RTJ)، مفصل دامن، نر و ماده (M&F)، زبانه و شیار (T&G).فلنج های با وجه های مختلف به واشرهای متفاوتی نیاز دارند و هرگز نباید برای جلوگیری از نشتی اتصال جفت شوند.فلنج های RF و FF ممکن است انواع مختلفی از "تمام" داشته باشند (یعنی زبری در بالای سطح): صاف، استوک و دندانه دار.
کاربردهای فلنج:
اب آثار، صنعت کشتی سازی،صنایع شیمیایی و گازی بنزین، صنعت برق، صنعت شیرآلات و پروژه های اتصال لوله های عمومی و غیره.
پارامترهای فنی فلنج:
| تایپ کنید | فلنج گردن جوش، فلنج لغزشی، فلنج کور، ورق لوله، فلنج رزوه ای، فلنج جوش سوکت، فلنج صفحه، کور عینک، LWN، فلنج اوریفیس، فلنج لنگر. |
| OD | 15mm-6000mm.1/2 "تا 80".DN10-DN3600 |
| فشار | 150#-2500# |
| استاندارد | ANSI B16.5، ANSI B16.47 A/B، EN1092-1، SABS1123، JIS B2220، ALL DIN، ALL GOST، ALL UNI، AS2129، API 6A، BS4504، و غیره |
| ضخامت دیوار | SCH5S، SCH10S، SCH10، SCH40S، STD، XS، XXS، SCH20، SCH30، SCH40، SCH60، SCH80، SCH160، XXS و غیره |
| فولاد ضد زنگ | A182F304/304L ، A182F316/316L ، 316H ، 321H ، 304H ، 310H ، A182F321 ، A182F310S ، A182F347H ، 347L ، 317L ، A182F316TI ، A182 F317 ، A182 F317 ، |
| فولاد کربن | A105، A350 LF1، A350LF2، A350LF3، Q345، E24، A42CP، A48CP، A515 GR55، A515GR60، A515GR70، A516 GR60، A516 GR70، ST37.2، ST45.8، Q235، STEEL20، P235GH، P245GH، P250GH، P265GH، P280GH، P295G و غیره |
| فولاد دوبلکس | UNS31803، SAF2205، UNS32205، UNS31500، UNS32750، UNS32760، 1.4462، 1.4410،1.4501، A182F51، A182F53 و غیره. |
| فولاد خط لوله | A694 F42، A694F52، A694 F60، A694 F65، A694 F70، A694 F80 و غیره |
| آلیاژ نیکل | inconel600, inconel625, inconel690, incoloy800, incoloy 825, incoloy 800H ,C22, C-276، Monel400، Alloy20 و غیره |
| آلیاژ Cr-Mo | A182F11، A182F5، A182F22، A182F91، A182F9، 16mo3 و غیره. |
| کاربرد | صنعت نفت، شرکت پالایشگاه، صنعت کود، نیروگاه، کشتی سازی، سکوی خشکی |
| توجه | انبار آماده، زمان تحویل سریعتر، موجود در همه اندازه ها، سفارشی، کیفیت بالا |
|
|
