| نام تجاری: | FLRS or OEM |
| شماره مدل: | FLRS-G021 |
| مقدار تولیدی: | 5 ست |
| جزئیات بسته بندی: | کارتن / جعبه های تخته سه لا / پالت های تخته سه لا |
| شرایط پرداخت: | T/T، L/C، وسترن یونیون، پی پال |

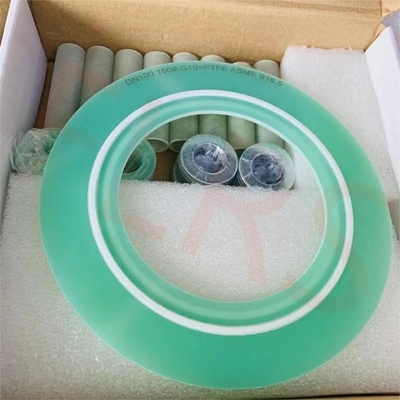

کیت عایق فلنج TYPE F شامل G10 با واشر PTFE برای فلنج صورت برجسته

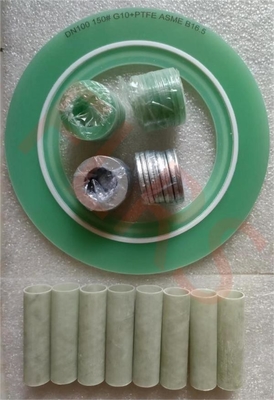

کیت جداسازی فلنج از اتصال فلنجی در برابر خوردگی جریان های ساکن محافظت می کند (با جلوگیری از تماس فلز به فلز بین فلنج ها، پیچ های گل میخ و واشرها).یک کیت عایق فلنج شامل یک واشر برای هر مهره، یک آستین عایق تمام قد برای هر پیچ، یک واشر (نوع F, E, D, O) و واشرهای فولادی ضخیم برای هر مهره است.
| مورد | مواد عایق | مواد واشر عایق | حداکثردما (℃) | مقاومت عایق (Ω) | ||
| آستین | واشر | کلاس فشار (پوند) | ||||
| عمومی | واشر جامد PTFE | -100-100 | بیش از 2.0 x 1013 | |||
| 150 | ||||||
| واشر PTFE تقویت شده | -200 تا 200 | 1.3 × 1011 | ||||
| 300 | ||||||
| واشر فنولیک رویه نئوپرن | -30 تا 120 | لاستیک | CR 1.6 x 107 | |||
| PTFE | 150 | |||||
| اپوکسی | اپوکسی | واشر صفحه اپوکسی تقویت شده شیشه ای با O-Ring لاستیکی | -40 تا 150 | EPDM 2.0 x 1013 | ||
| فنولیک | فنولیک | 600 | ||||
| واشر صفحه فنولیک تقویت شده با O-ring لاستیکی | -40 تا 150 | VITON 9.7 x 109 | ||||
| 600 | ||||||
| واشر صفحه فنولیک تقویت شده با O-ring لاستیکی | -60 تا 150 | NBR 1.3 x 1011 | ||||
| 600 | ||||||
| فشار بالا | میکا | میکا | صفحه فلزی اپوکسی با O-ring لاستیکی | 150 | - | |
| PTFE | اپوکسی | 1500 | ||||
| اپوکسی | فنولیک | صفحه فلزی روکش اپوکسی با مهر و موم PTFE | 150 | بیش از 2.0 x 1013 | ||
| فنولیک | 2500 | |||||
| دما و فشار بالا | میکا | میکا | واشر KAMMPROFILE با STARPITE | 1000 | 9.9 × 1010 | |
جزئیات:
هدف از کیت های جداسازی فلنج جلوگیری از خوردگی (الکترولیتی) استفلنج هاو اتصالات فلنجی که جریانهای ساکن در سیستم لوله کشی ممکن است ایجاد کنند.
کیت جداسازی واشر شامل یک واشر مخصوص، آستین های جداکننده برای تمام پیچ ها و مهره های گل میخ و واشرهای مخصوص می باشد.این قطعات در مواد خاصی با پایداری شیمیایی مناسب، جذب آب کم و خواص دی الکتریک تولید می شوند.
نوع واشر:
نوع E (واشر تمام صورت) این کیت واشر محافظت کامل از هر دو صفحه فلنج را فراهم می کند.واشر دارای قطر خارجی یکسانی است
فلنج هااین ویژگی از جمع آوری مواد خارجی بین سطوح فلنج جلوگیری می کند تا از جداسازی کامل کاتدی اطمینان حاصل شود.

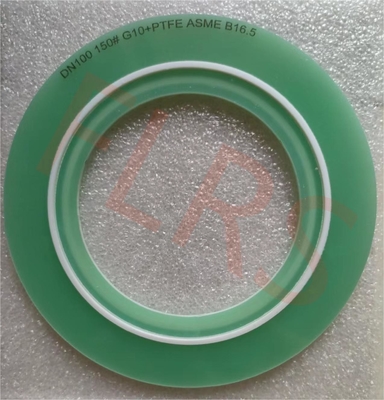

نوع F ( واشر صورت برآمده )
این واشر به گونه ای ساخته شده است که فقط روی سطح برجسته فلنج ها قرار بگیرد.قطر خارجی واشر کمی کمتر طراحی شده است
از قطر داخلی دایره پیچ.توصیه می شود که فلنج ها بسته شوند تا از "کوتاه شدن" مواد خارجی جلوگیری شود.
فلنج ها
RJ را تایپ کنید(واشر مشترک نوع حلقه)
|
