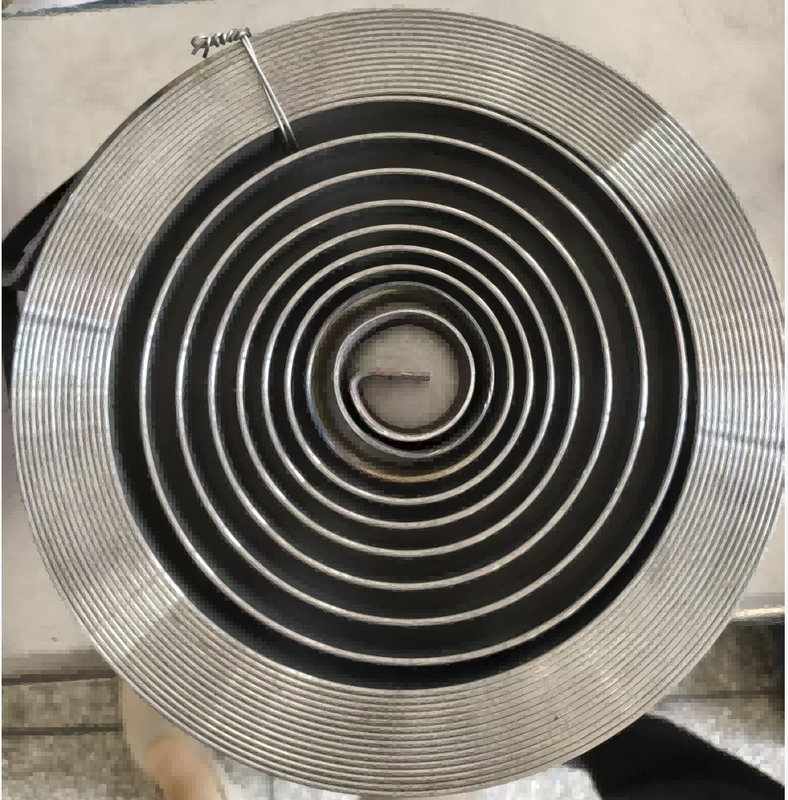

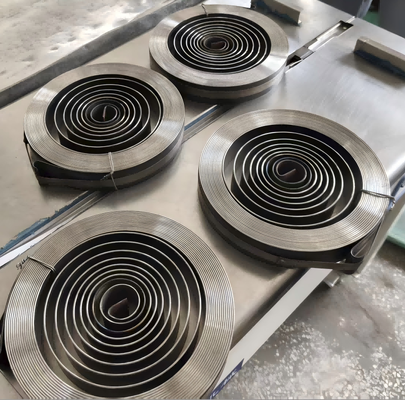

این فنر مارپیچی تخت سفارشی (اسکرول فنر) به طور ویژه برای جمع کردن کابل بازخورد موقعیت سروموتور طراحی شده است که به طور گسترده با سیستم های محرک دمپر مطابقت دارد. ساخته شده از فولاد سیلیکونی-منگنزی ممتاز 60Si2MnA، گشتاور پایدار و ثابتی را برای چرخاندن خودکار کابل در طول حرکت پیستون کامل ارائه می دهد.

برخلاف فولاد فنری 65Mn معمولی، 60Si2MnA دارای استحکام کششی بالاتر، عملکرد ضد آرامش فوق العاده و مقاومت در برابر خستگی چرخه ای عالی است که آن را برای عملیات صنعتی مداوم طولانی مدت با چرخه های سیم پیچ و باز کردن مکرر ایده آل می کند. فنر ما به طور دقیق بر اساس مشخصات فنی مشتری تولید می شود، با ساختار سیم پیچ دقیق قطعه بندی شده برای حفظ تنش صاف بدون کشش یا گیر کردن کابل.

مشخصات فنی کلیدی

• مواد اولیه: نوار فولادی بهار آلیاژی 60 Si2MnA
• ابعاد نوار: ضخامت 2 میلی متر × عرض 39 میلی متر
• مجموع چرخش موثر: 23 دور (13 چرخش پایه محکم + 10 دور کاری با فاصله)
• حداکثر چرخش سفت شدن واقعی در هر حرکت کامل: 5.6 دور
• قطر سیم پیچ داخلی: 40mm | قطر تطبیق محور محرک: 29 میلی متر
• قطر پین ثابت خارجی: 10mm | طول قلاب مستقیم داخلی: 25 میلی متر
• قطر داخلی محفظه مطابق: 275 میلی متر
• پرداخت سطح: درمان ضد زنگ اکسید سیاه (رنگ سفارشی / داکرومت موجود است)
• عملکرد کار: به طور خودکار کابل بازخورد موقعیت میله سروموتور را به عقب برگردانید

ویژگی های طراحی سازه

1. طرح سیم پیچ قطعه بندی شده: 13 چرخش پایه فشرده داخلی به طور کامل در حین کار متصل می شوند تا گشتاور پایه پایدار را فراهم کنند. 10 پیچ با فواصل بیرونی به عنوان بخش کاری منعطف برای جمع شدن ضربه عمل می کنند
2. قلاب‌های داخلی و خارجی با شکل دقیق: اندازه قلاب استاندارد متناسب با پین ثابت بدنه و محور محرک موتور محکم است، از لغزش یا شکستگی تحت پیچش جلوگیری می‌کند.
3. ماشینکاری لبه نوار صاف: بدون خراشیدگی کابل موقعیت در هنگام جمع شدن، محافظت از یکپارچگی کابل
4. ابعاد قابل تنظیم: ما از سفارشی سازی کامل ضخامت نوار، عرض، کل چرخش ها، اندازه قلاب و منحنی های گشتاور برای مطابقت با مجموعه های مختلف سروموتور و دمپر پشتیبانی می کنیم.

سناریوهای کاربردی

• سیستم جمع کردن کابل بازخورد موقعیت سروموتور دمپر
• حلقه کابل سنجش موقعیت خطی محرک صنعتی
• مکانیزم سیم پیچ اتوماتیک کابل موتور کنترل سوپاپ
• مجموعه های سروو تنظیم مجدد تجهیزات ساختمانی و هیدرولیک
